1. 简介

1.1 功能简介

双轴图，就是有 2 个 Y 轴的数据图表，通常用于显示具有不同量级或不同单位的数据，以便更清晰地展示它们之间的趋势和关联。目前双轴图支持的展示类有 柱形图 、折线图 、堆积柱形图 、面积图 这四类图表样式。

1.2 使用场景

适用于企业分析两组存在一定相关性的数据，进而发现模式、趋势和关联，支持企业决策制定和战略规划。如分析成本与利润、客户满意度与业绩、销量和销售额等数据。

2. 设置步骤

2.1 设置入口

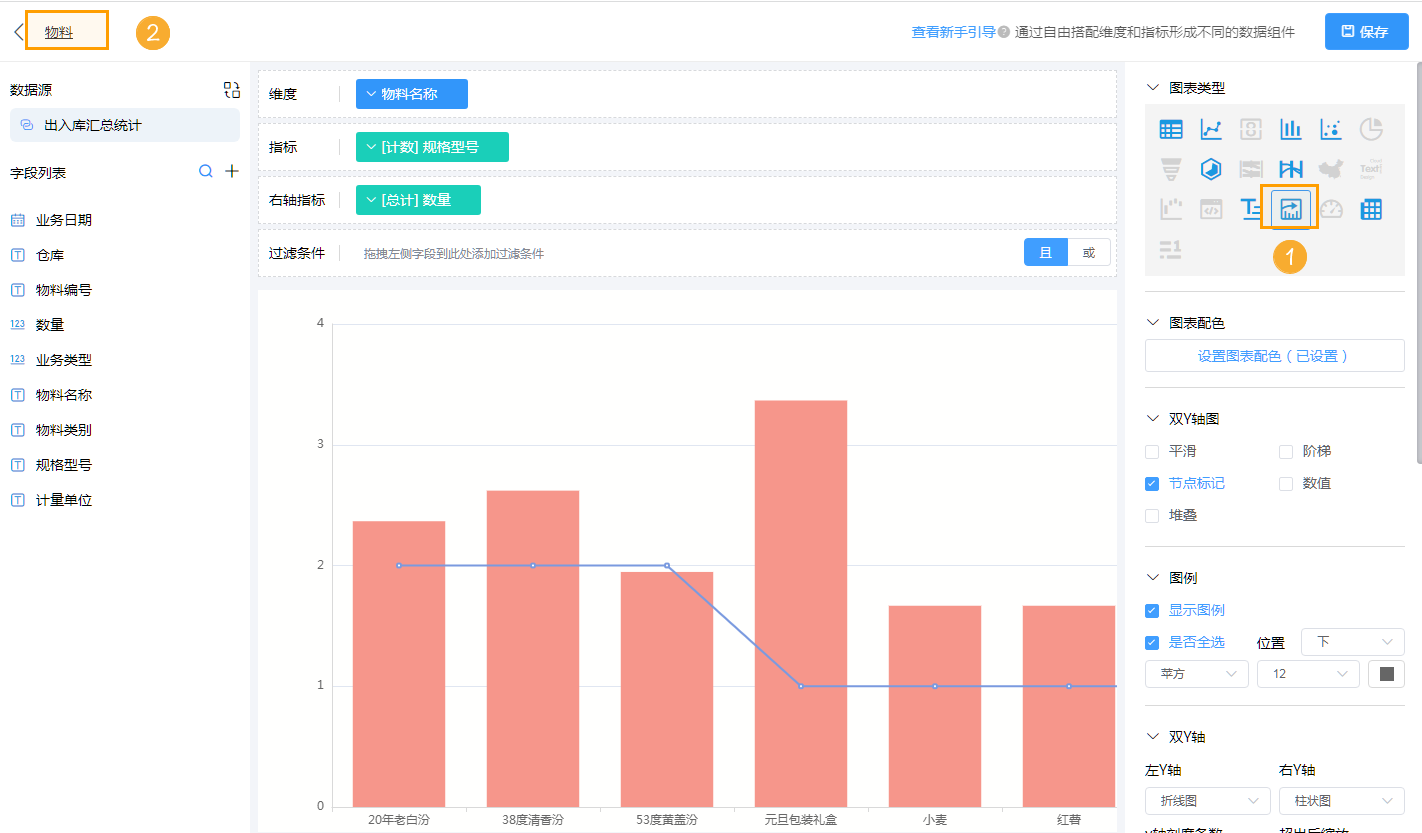

进入仪表盘编辑页面后，在图表类型处选择双Y轴图。

2.2 添加维度/指标

从左侧栏里选中所需要的字段拖动到维度/指标处。

注：

1）双轴图的维度只能是一个；

2）双轴图的指标分为左侧指标和右侧指标，对应的坐标轴分别为坐标 Y 轴的左轴和右轴。

2.3 功能配置

2.3.1 双轴图类型

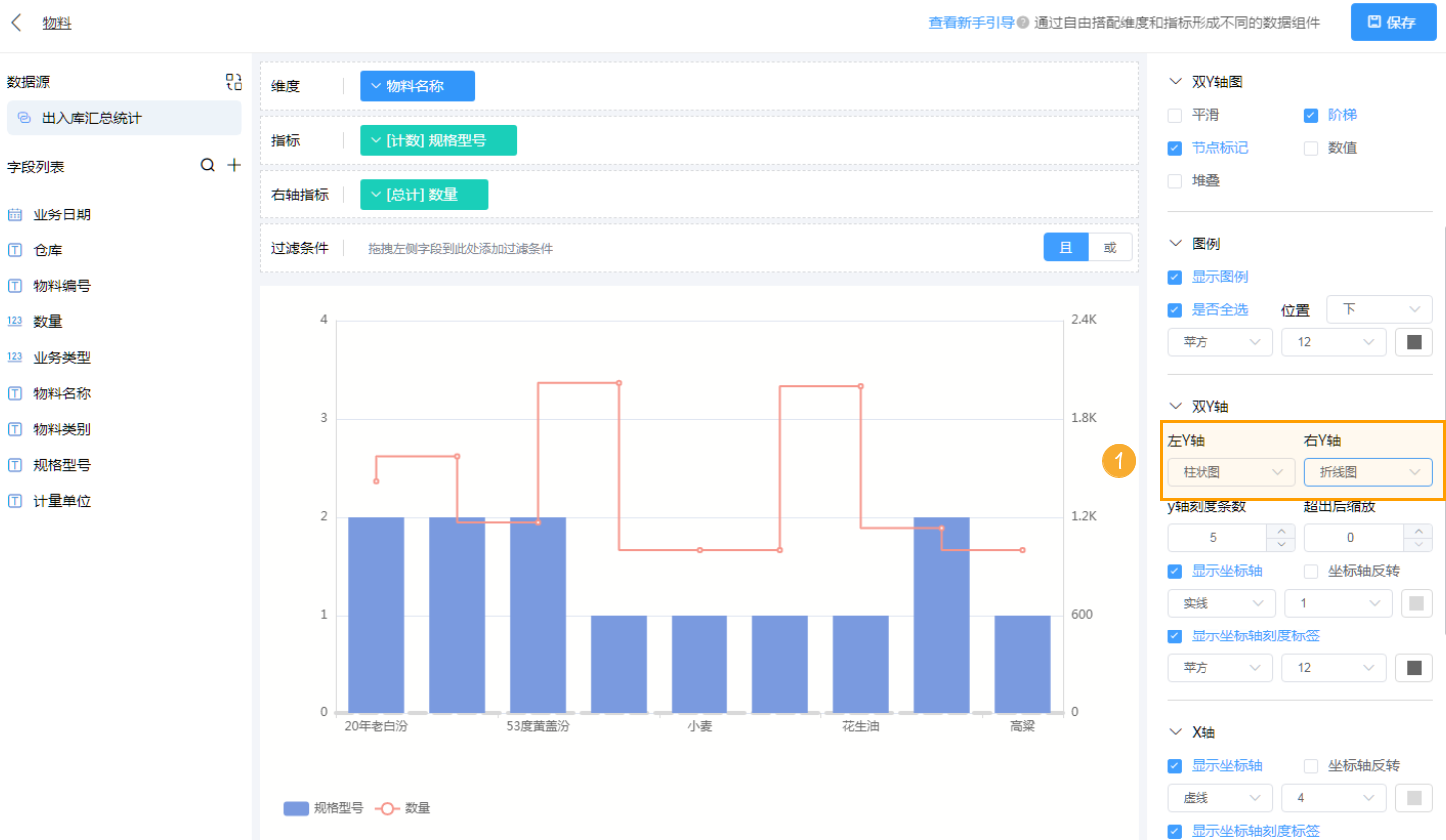

即左右两个坐标轴的展示样式。在右列「双轴图类型」下选择需要的左、右轴图表类型，可供选择的有：柱形图 、折线图 。以左轴选择柱形图，右轴选择折线图为例，效果如下所示：

2.3.2 坐标轴

1）X 轴

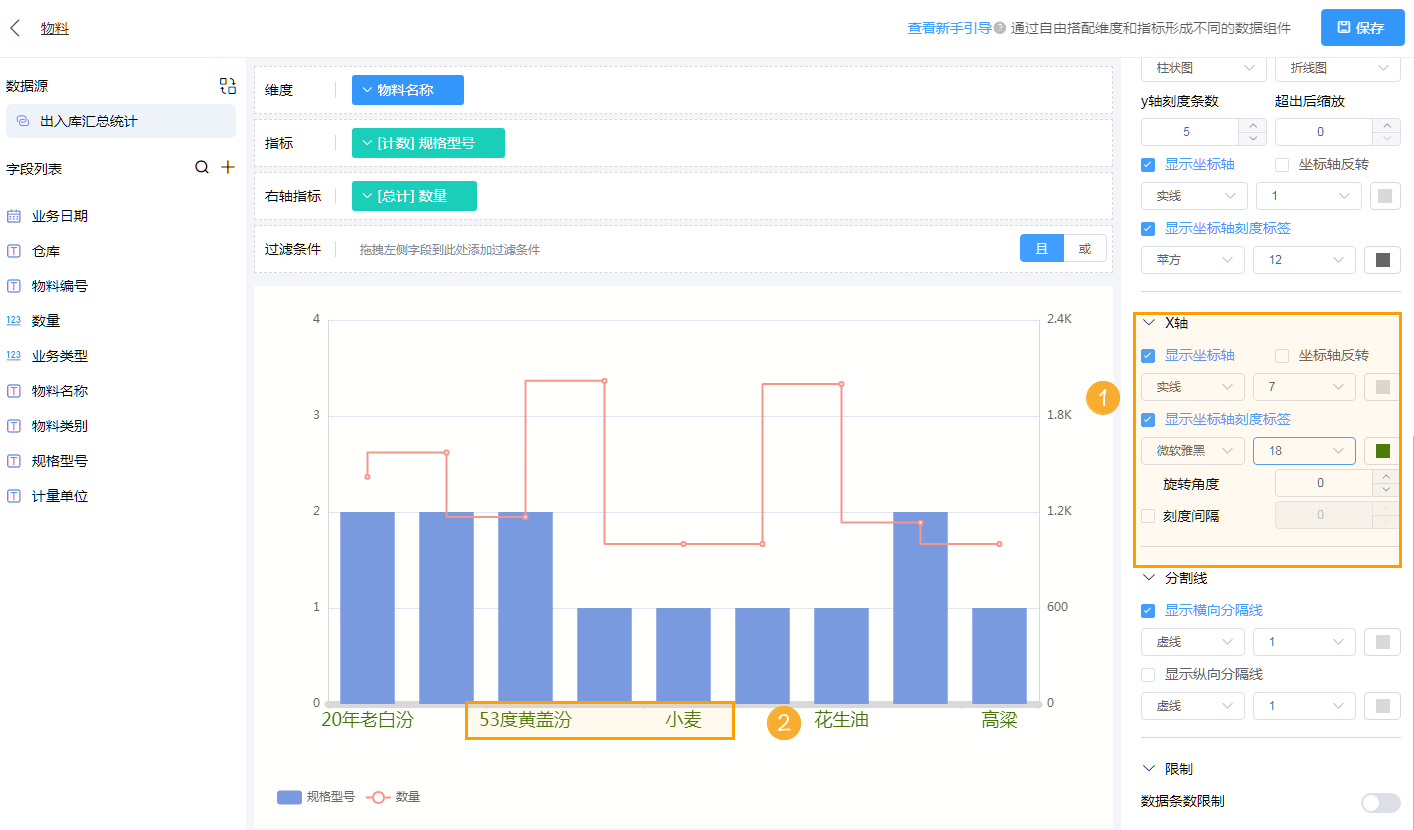

X 轴通常表示独立变量或自变量。双轴图中可以对坐标 X 轴的标签文字方向、是否强制显示所有标签、字体大小、颜色进行设置，效果如下所示：

2）Y 轴

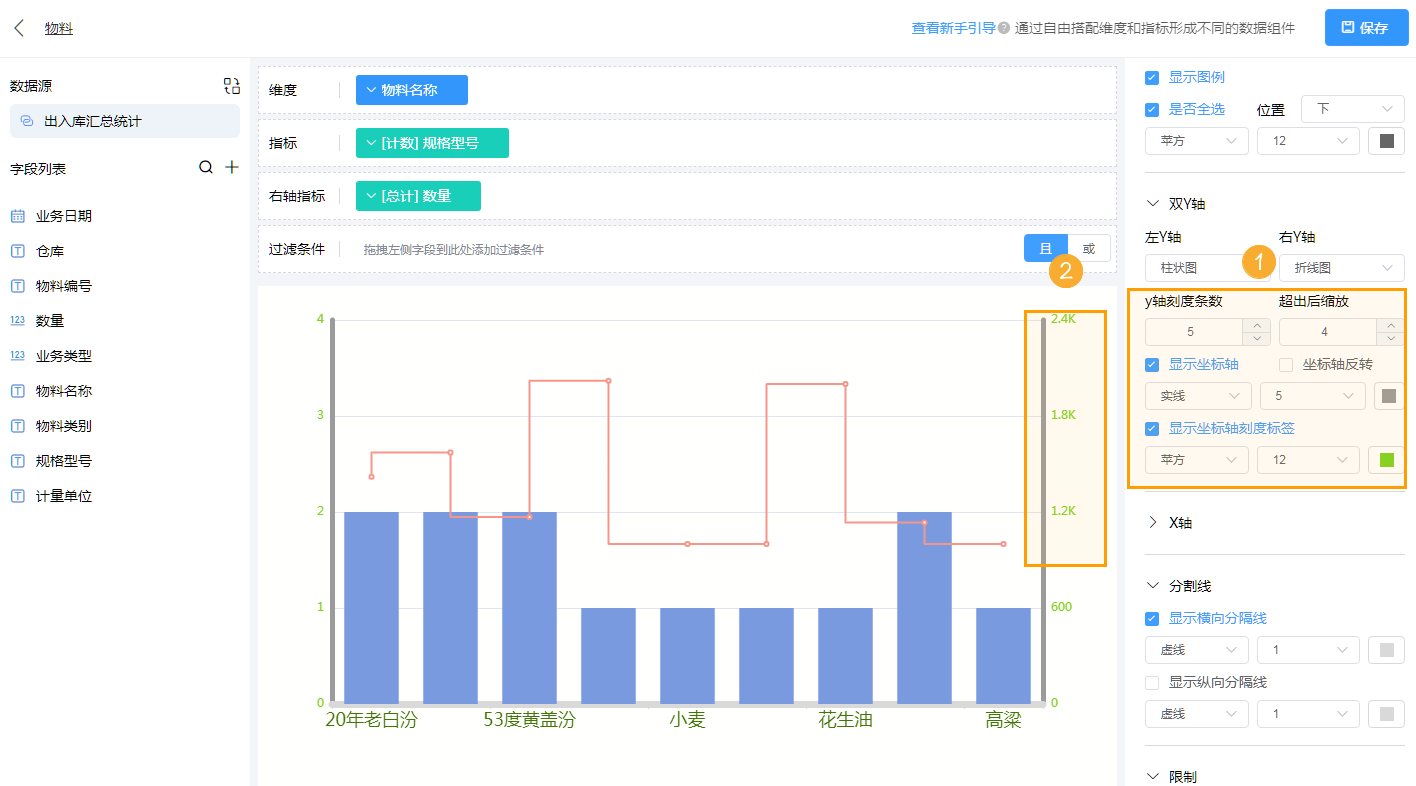

Y 轴通常表示因变量或响应变量，双轴图中的 Y 轴分为左轴和右轴。可以对坐标 Y 轴的刻度条数、超出后缩放、显示坐标轴、字体大小颜色设置。如下所示：

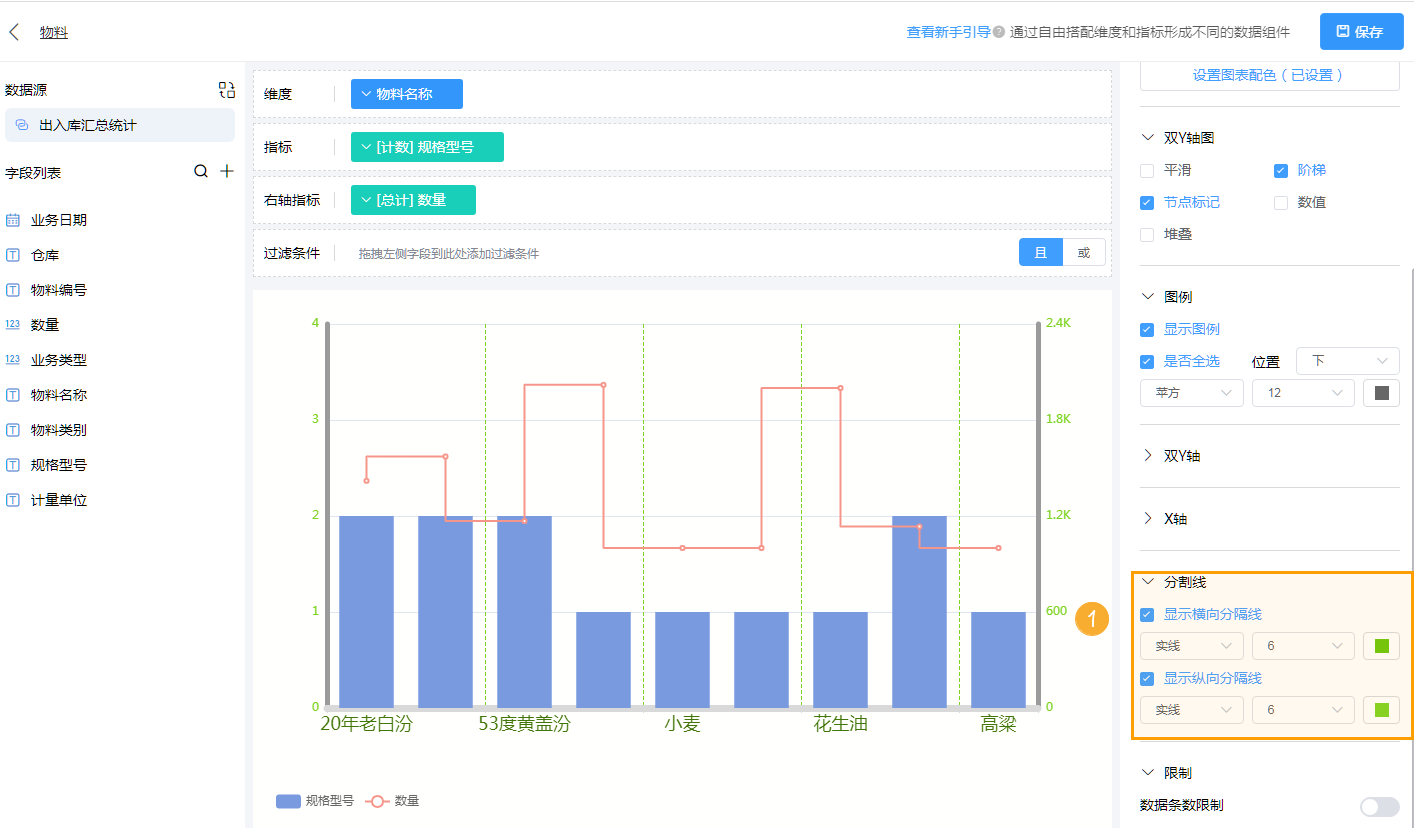

2.3.4 分割线

辅助线是一种用于辅助数据分析和可视化的线性参考。当我们在查看图表时，常常会需要判断数据和目标的关系，或者直观地看出数据的特征。 通过辅助线的设置，可以将实时数据跟目标进行比较，帮助调整企业运营方案。

2.4 图表样式

2.4.1 图例

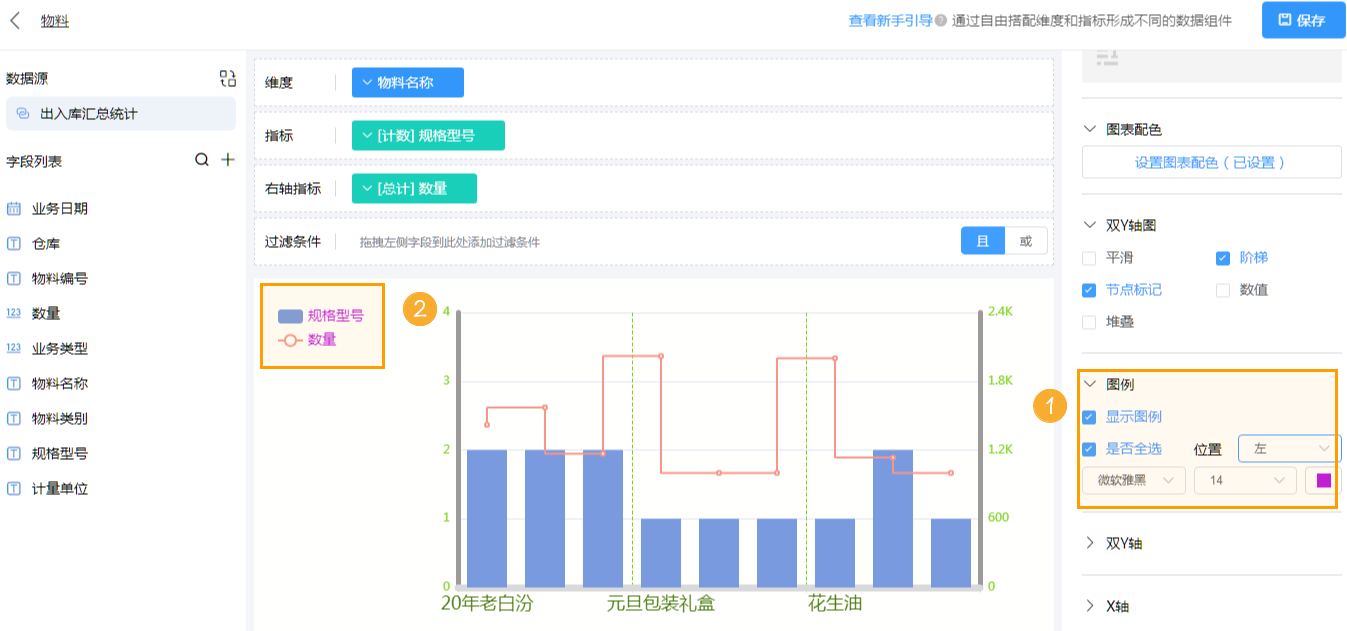

图例是指用于解释和标识图表中各种数据系列或类别的一组符号、颜色或标签。在「图例」，勾选「显示图例」，即可在双轴图中显示对应的图例。图例的显示位置支持以下 4 种：

2.4.2 图表配色

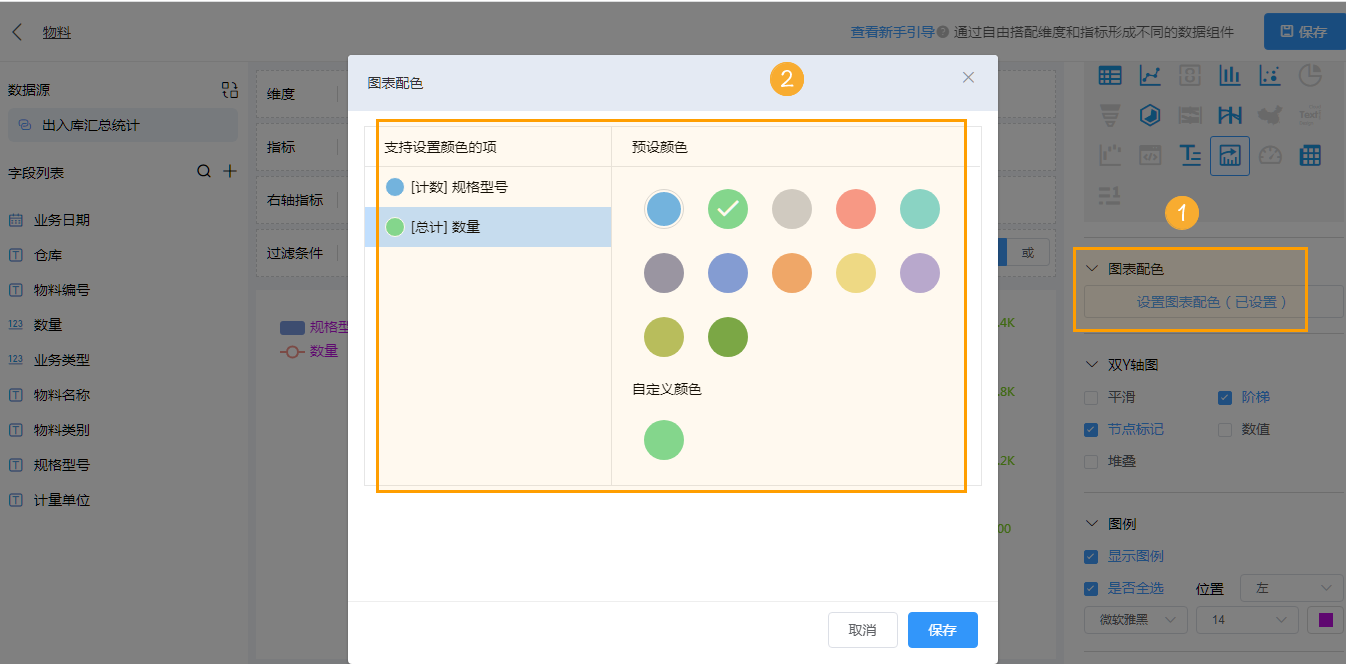

点击设计者图表配色，进行图表配色的设置。图表配色可以选择系统预设的 颜色进行设置，也可以自定义进行配色。
